晶圓廠中的“超純水”，你真的了解嗎？
發布日期： 2023-12-04 瀏覽人數：
超純水及溶解氣體應用介紹
超純水是微電子行業的工藝用水，半導體工廠會大量使用超純水，主要用于各個制程前后的濕法清洗。超純水中的任何污染物都會對產品良率造成影響，例如金屬離子，有機物，細菌微生物，顆粒物，硅和溶解氣體，不同的制程對于超純水的規范要求如表1所示。

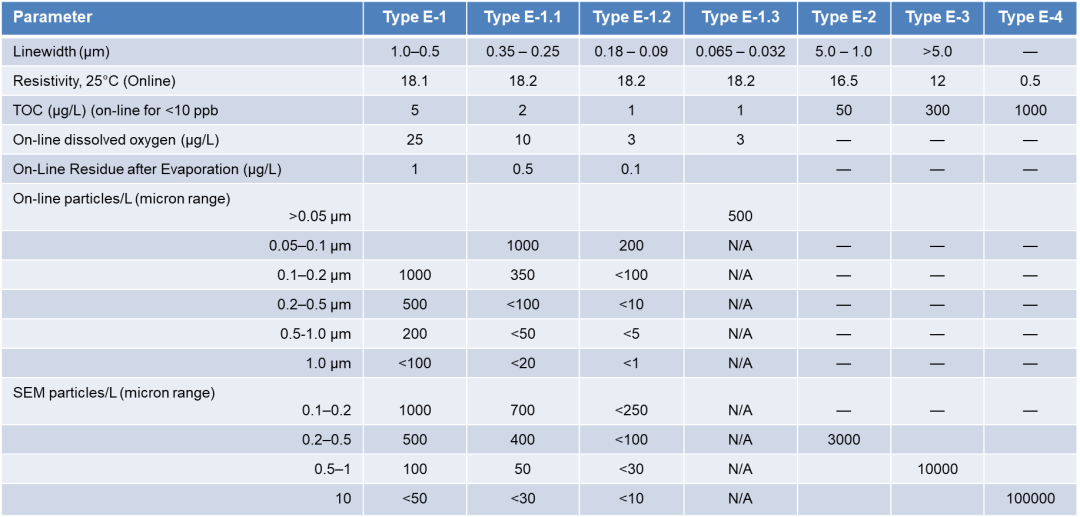

表1，微電子行業超純水指標
對于超純水中的溶解氣體，溶解氧會導致二氧化硅薄膜生長，互聯線路腐蝕等問題，溶解二氧化碳會導致陰離子超標，設備運行不穩，水質電阻不達標等問題，溶解氣泡會導致晶圓表面潤濕或圖形缺陷等問題。因此超純水溶解氣體控制至關重要。
超純水生產有多道工藝逐級控制各種污染物，總得來講分為第一階段，預處理，主要包括多介質，活性炭，軟化，超濾，兩級RO，陰陽床，脫碳塔/膜接觸器，各級加藥等工藝；第二階段，制成段，主要包括連續電除鹽EDI，陰陽床，再生混床，UV, 第一級脫氧等工藝；第三階段，拋光段，主要包括TOC-UV，拋光混床，終端超濾/終端濾芯，二級脫氧等工藝；典型的工藝流程如圖1所示；
圖1，典型超純水工藝流程及3M過濾與分離解決方案
對于溶解氣體控制，同樣貫穿于超純水生產的整個工藝流程，包括預處理階段的二氧化碳的脫除；制成階段的二氧化碳和溶解氧脫除；拋光段的溶解氧脫除以及拋光段的溶解氣體添加。綜上所述，超純水中的溶解氣體控制主要有如下幾個應用點，第一，超純水脫氧；第二超純水脫二氧化碳；第三超純水加氣-機能水應用；
3M Liqui-Cel膜接觸器產品介紹
3M Liqui-Cel膜接觸器產品已經廣泛的應用于各Fab廠超純水溶解氣體控制應用，有超過40年成功應用歷史，其穩定的性能和超長的壽命贏得了業主和合作伙伴的一致認可。關于Liqui-Cel膜接觸器產品，下面我會簡單給大家做個介紹。
Liqui-Cel膜接觸器采用疏水聚丙烯材料建造，水不會潤濕膜壁。特殊干拉狀的膜孔，平均30nm的孔徑，使得膜孔只有氣體可以自由穿過，而水不會穿過，膜孔掃描電鏡圖如圖2所示。
圖2，疏水膜和膜孔電鏡圖
Liqui-Cel膜絲為中空纖維，300um外徑，超高的封裝率，產生了超大的氣液接觸界面和傳質效率。超細的膜絲可以很好的承壓，不會被外側過大的水壓壓潰。

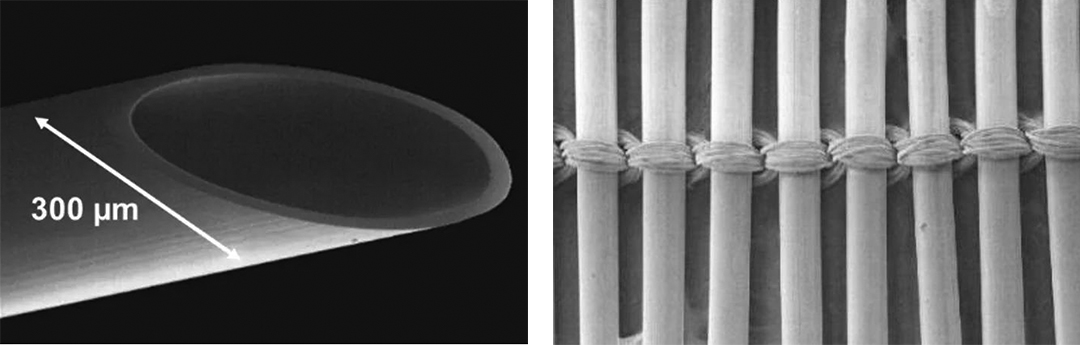

圖3，中空纖維膜絲及編織排布
Liqui-Cel膜絲通過編織排布行程膜墊，確保纖維外側的液體和膜絲可以充分接觸，減少旁通。編織結構也可以產生局部湍流，提高傳質效率。精確的編織同時保證了產品的一致性。（編織圖片）

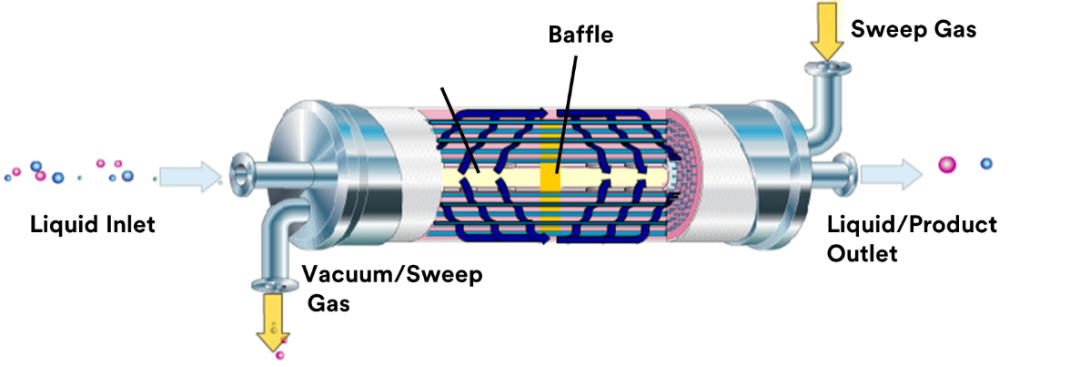

Liqui-Cel膜組件由膜墊卷繞塑封到膜殼內形成，中間部分由特殊的Baffle設計，確保水流入膜殼內強制輻射狀垂直纖維流動，而不是平行于纖維流動，這種結構設計可以最大化氣體傳質。
圖4，Liqui-Cel膜組件

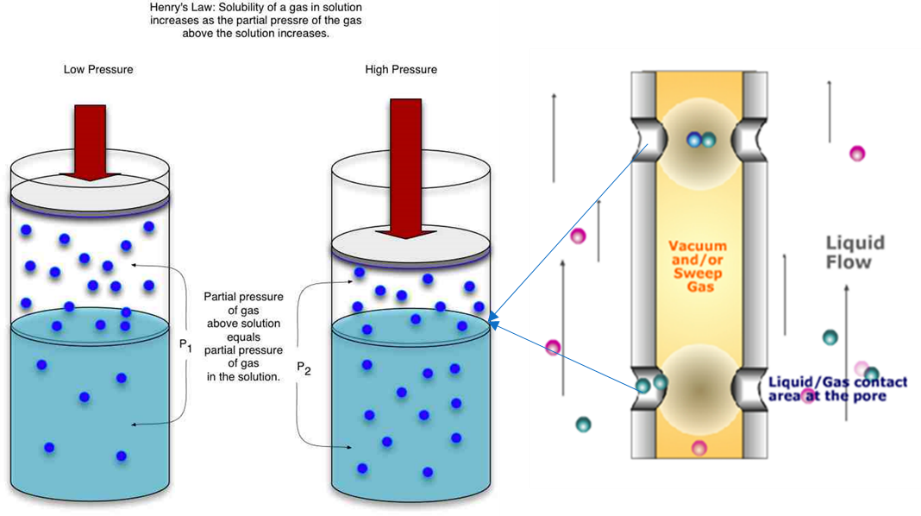

Liqui-Cel膜接觸器控制溶解氣體的原理在于亨利定律，也就是控制與液體接觸氣相中的氣相分壓來控制液體中的溶解氣體�？梢酝ㄟ^(guò)掃惰性氣體或抽真空降低分壓進行脫氣，也可以增加分壓進行加氣，還可以控制一定的分壓調節液體中的溶解氣體。Liqui-Cel膜接觸器通過中空纖維膜壁上的孔提供了巨大的氣液兩相接觸界面，從而最大化氣體傳質。
圖4，亨利定律解析
經過幾十年的發展，Liqui-Cel已經形成全系列產品線，可以針對不同流量，不同應用，不同行業，不同規范要求，選擇的膜組件。
圖5，Liqui-Cel全系列產品線

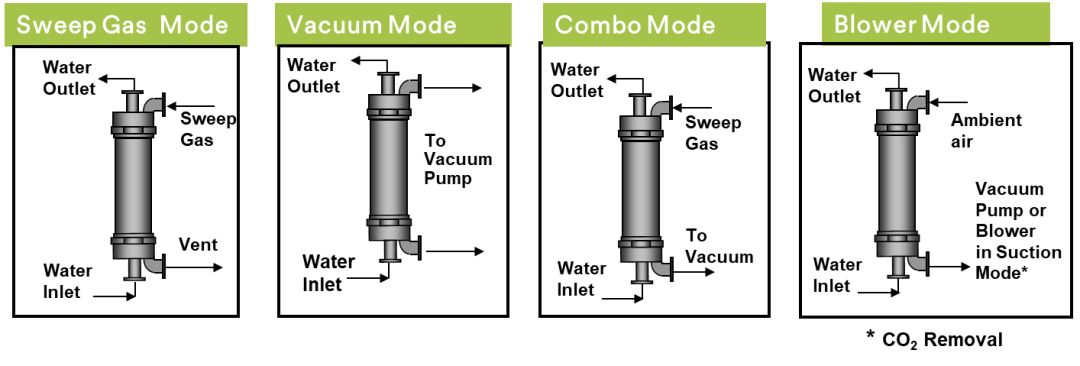

3M Liqui-Cel膜接觸器針對不同應用，有多種工作模式，單一吹掃模式，單一真空模式，組合Combo模式和鼓風模式。使用最多的是Combo組合模式，即一側吹掃惰性氣體，另一側抽真空。
圖6，Liqui-Cel膜接觸器各工作模式
典型Combo組合模式的PID圖如圖7所示：

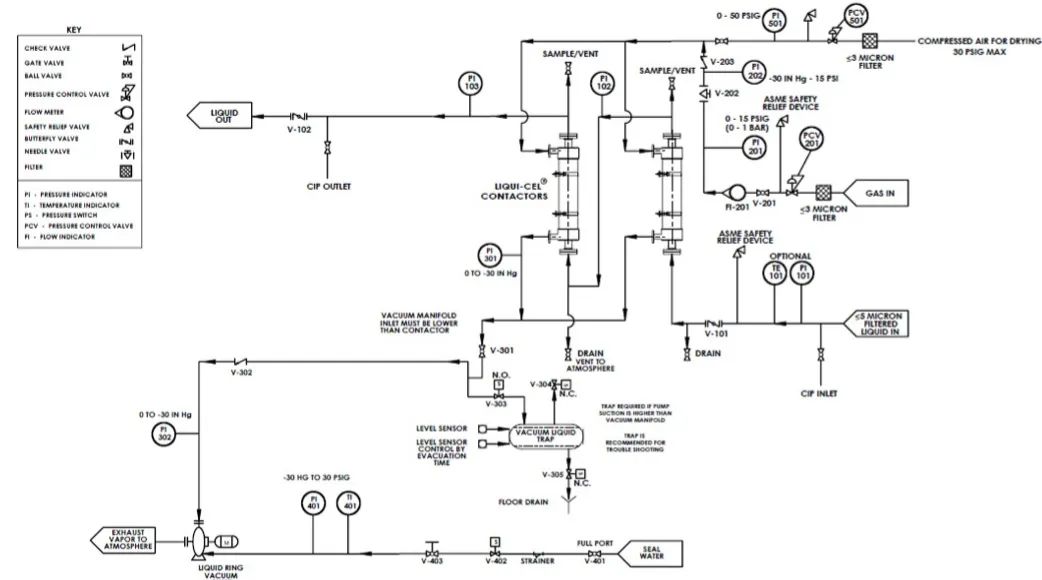

圖7，Liqui-Cel膜接觸器典型Combo組合模式PID流程圖
3M Liqui-Cel膜接觸器對于具體超純水溶解氣體控制的實現
上面介紹完了Liqui-Cel膜接觸器產品，下面我會分別從超純水脫氧，脫二氧化碳，添加溶解氣體這三個應用來詳細介紹一下Liqui-Cel膜接觸器如何應用于這些應用。
1.超純水脫氧
溶解氧對于半導體制程至關重要，超純水中的溶解氧會直接導致硅晶圓熱氧化，銅互連的氧化腐蝕等問題，會直接導致良率下降和設備及工藝問題。不同線寬的集成電路對超純水中溶氧的指標有所不同，如表1所示，通常40nm以下制程，溶解氧指標都要求在1ppb以下，甚至大部分12英寸Fab廠甚至一些8英寸Fab也提升對溶氧的要求到1ppb以下。
溶解氧控制在半導體超純水生產工藝中主要有兩個位置，如圖1所示，一個在制成段，去除超純水中絕大部分溶解氧，通常安裝在混床或EDI后，純水箱之前，將水中的溶解氧從飽和溶氧降低到30ppb以內，甚至10ppb以內。也可以安裝于EDI前，脫除二氧化碳的同時，同步脫除溶解氧。由于該脫氧位置脫除大部分溶氧，也叫第一級脫氧或主脫氧。第二個脫氧位置在拋光段，用于將殘余的極少量溶氧降低到規范以下，通常在3ppb或1ppb以下，并維持拋光段循環的水一直維持超低氧運行，時刻滿足POU用水點需求，這個位置叫二級脫氧，由于拋光段對于純度的要求很高，該階段的脫氧設備所有接液材料需要同時滿足高純要求。二級脫氧通常安裝在拋光混床后，也有安裝于拋光混床前，TOC-UV后的位置。安裝于TOC-UV后時，要避免TOC-UV過量的羥基氧化Liqui-Cel膜接觸器。
第一級脫氧通常要求99.5%以上的脫除效率，因此需要多級膜組串聯，通常是三級來實現。采用高純氮?dú)獯祾吆驼婵战M合模式，最大化脫氧效率。該級脫氧最常用的膜組件規格為14x28或14x40。單只14x28膜最大流量在90立方。第二級脫氧由于高純度要求，通常選用10x28，玻璃鋼內襯PVDF膜殼，如圖8所示，

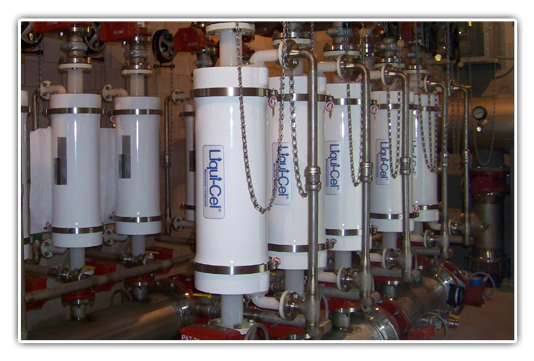

圖8，拋光段Liqui-Cel 10x28脫氧系統現場圖片
2.超純水脫除二氧化碳
脫除二氧化碳多用于水體含有過多的二氧化碳或高堿度的場合。二氧化碳通常會以游離二氧化碳或碳酸氫根的形式存在，會增加陰離子交換樹脂的工作負荷，會導致EDI出水電阻不穩定，會減少硅和硼的去除率。因此陰床或混床前脫除二氧化碳可以延長使用周期至少2倍以上，減少再生頻率及其相關的化學品和水消耗。EDI對入水游離二氧化碳濃度有限制要求，就是為了減少二氧化碳對EDI出水和運行的影響。通常游離二氧化碳的濃度被要求在5ppm以下，也有客戶提出更高要求，二氧化碳脫除到1ppm以下。
Liqui-Cel膜接觸器脫除二氧化碳有多個安裝位置，如圖1所示，可以安裝于預處理階段，比如一二級反滲透膜直接之間，用于替代添加氫氧化鈉，對于一些高堿度水質，一級RO+Liqui-Cel+EDI可以很好的替代兩級RO+EDI工藝，減少系統投資成本和運行能耗。Liqui-Cel膜接觸器還可以替換脫碳塔，用于陰陽床之間，或者用于混床前，用于EDI前。相對于加堿和脫碳塔工藝，Liqui-Cel脫二氧化碳優勢匯總?cè)绫?所示：

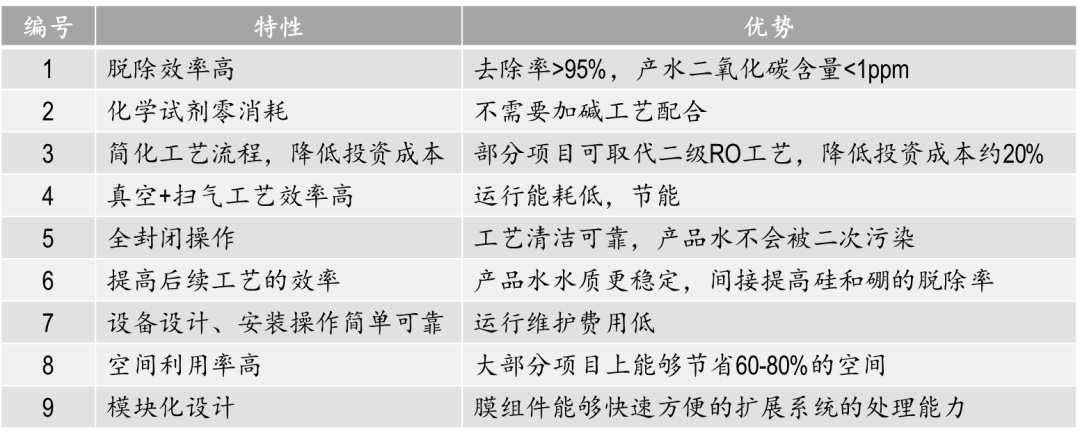

表2，Liqui-Cel脫二氧化碳與傳統加藥及脫碳塔對比
Liqui-Cel膜接觸器脫二氧化碳系統建造也有多種模式可以選擇，可以通過吹掃壓縮空氣的方式，也可以通過吹掃空氣+真空組合模式實現更高效率的脫碳。
3.超純水加氣-機能水
除了從超純水中脫除氣體，為了滿足某些特定半導體機臺的使用要求，還需要向超純水中添加氣體，比如氮?dú)猓瑲錃�，二氧化碳�(xì)怏w，用來滿足機臺特定的機能，比如添加氫氣或氮?dú)馓岣咭恍┏暡C(jī)臺對于一些納米級顆粒的清洗效率，添加二氧化碳提高超純水電導，有利于提高CMP后清洗效率，或者添加二氧化碳改變水PH值等，因此這些加氣的超純水又稱為機能水。
加氮機能水是半導體工藝常用的機能水，通常經過二級脫氧后，超純水中溶氧小于1ppb，溶氮小于3ppm，而機臺要求溶氮達到7ppm甚至更高到飽和溶氮甚至過飽和溶氮。而溶氮可以簡單的通過在二級脫氧后再增加一級Liqui-Cel膜接觸器來進行加氣。加氮機能水可以很好的配合超聲波工藝，產生小的氣穴，提高對一些納米級顆粒的去除率。
具體的加氣系統，可以有兩種配置，一是通過質量流量計控制添加量即可，第二種就是通過控制氮?dú)鈮毫?lái)控制添加量，對于不飽和濃度溶氮，通常通過真空泵和氮?dú)庠磥?lái)控制氮?dú)鈧?cè)壓力來達到要求的濃度。具體PID圖如下：

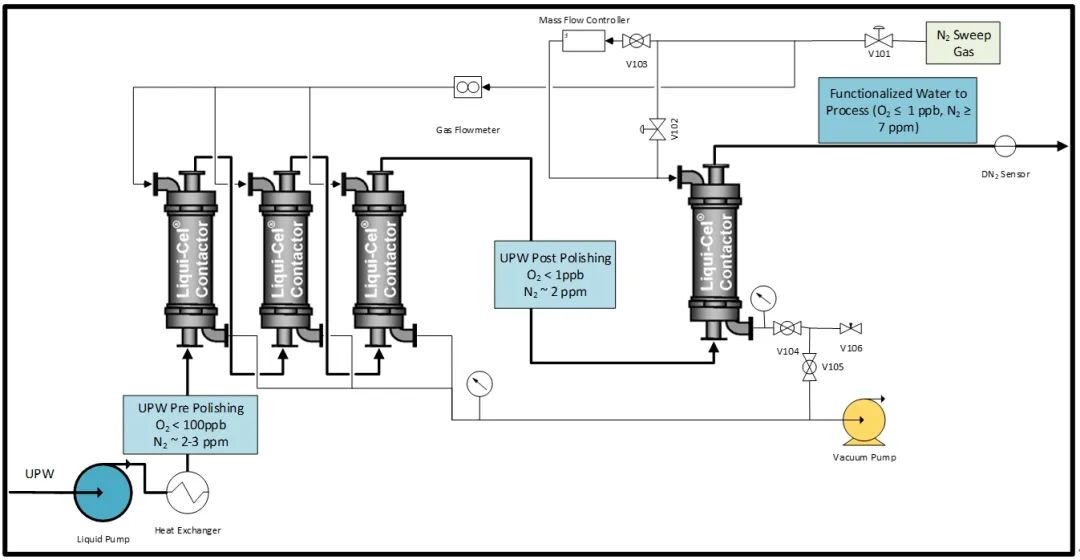

圖9，加氮機能水典型工作流程
3M Liqui-Cel膜接觸器除了廣泛的應用于半導體超純水工藝，還用于半導體其他需要控制溶解氣體的流體，比如用于鍍銅機臺電鍍液脫除氣泡，還可用于半導體廠高氨氮廢水處理，脫除水中的氨氮，更多的內容會在后續內容向大家揭曉。關于更多的Liqui-Cel超純水應用案例和其他半導體應用相關案例，歡迎瀏覽3M網站或者3M工業過濾專家公眾號，也歡迎來電咨詢，3M技術和業務團隊隨時準備為您服務。
